爬架電動葫蘆是近幾年新研發流行的一種電動葫蘆類型，因其輕巧方便，正在逐步替代部分鋼絲繩電動葫蘆。它結合了手拉葫蘆和電動葫蘆各自的優點，在大型油罐的吊運、升降腳手架的升降中發揮著不可代替的作用。

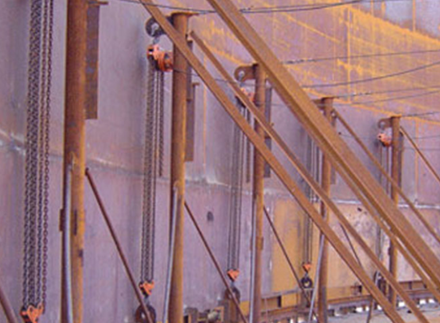

爬架電動葫蘆又名“群吊電動葫蘆”采用盤式制動電機進行驅動，是吊運油罐、儲罐的必備吊裝設備，在吊裝時，電動葫蘆需要安裝在立柱上，立柱的數量也就決定了電動葫蘆的數量，那么這個數量是怎么規定的呢?

我們根據施工圖可以知道罐體的總重量和其他部件的重量計算出來，以吊裝載荷進行計算，就可以對提升柱的數量進行計算，計算公式是：立柱數量計算公式，N=(罐總重量-罐底板重量-最下層罐壁板重量 + 罐頂平臺及附件重量 + 脹圈重量)× 動載風載系數 × 安全系數/倒鏈額載。動載風載系數取值為 1.25，環鏈電動葫蘆選用 10t級，脹圈重約 3000kg。

N = ( 9 1 8 4 9 - 2 1 0 2 3 - 1 3 0 6 8 + 3 0 0 0 ) × 1 . 2 5 ×1.7/10000=12.9考慮到拱頂罐罐頂施工，罐頂板采用瓜皮板形式搭接成型，往往是偶數，單臺 3000m3 污水罐設置提升柱14根，配套環鏈電動葫蘆14臺，這也增加了安全系數。
